小編今天重點講講小巧型壓力變送器和2088型壓力變送器怎樣接線，遇到好多客戶壓力變送器買回去之后不知道接哪個端子，怕接錯了，會造成損失，其實很簡單壓力變送器都是二線制4-20MA輸出，兩個端子，一個正，一個負，A接正，B接負。就算A/B接反了也沒事，必竟是24V電源不會燒壞線路板，下面結合圖形給大家講解如何正確接線

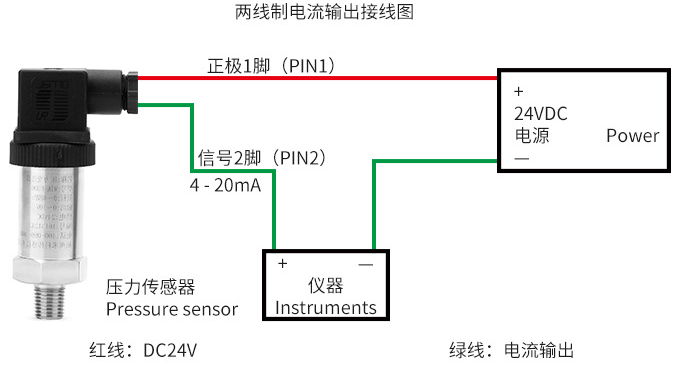

小巧型壓力變送器二線制正確的接線方法  圖（一）

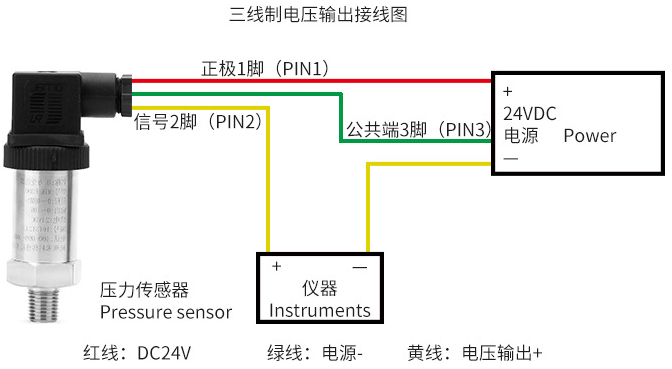

小巧型壓力變送器三線制正確的接線方法  圖（二）

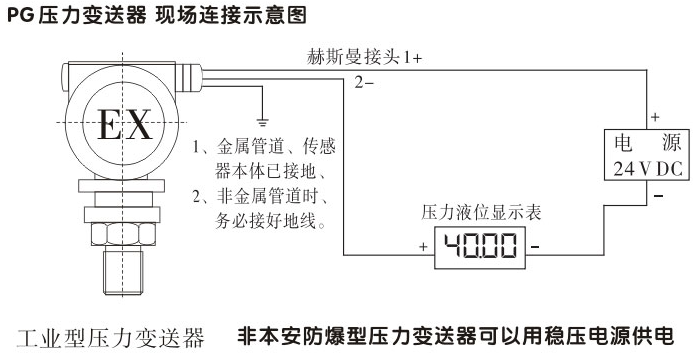

2088型壓力變送器正確的接線方法如  圖（一）

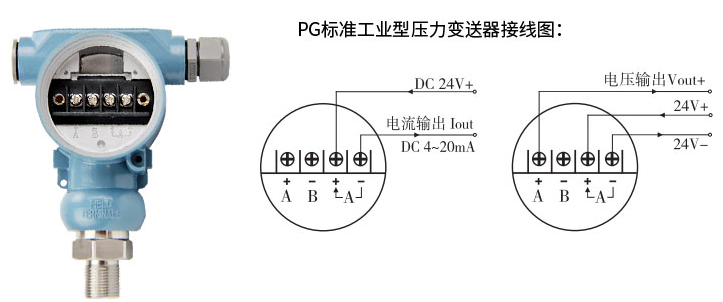

2088型壓力變送器正確的接線方法如  圖（三）






備注：提醒各位電工如果是24V電源A/B兩個端子隨便接都沒事，千萬不能高于24電源這樣會導致線路板，膜片損壞，所以在安裝之前一定多看看說明書，如確實不會接線，要隨時與廠家聯系。
