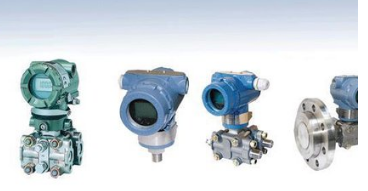

國家標準規定的標準螺紋標注方法中，第一個字母代表螺紋代號，例如：M表示普通螺紋、G表示非螺紋密封的管螺紋、R表示用螺紋密封的管螺紋。本文小編只介紹壓力傳感器與壓力變送器中常用的螺紋規格相關的知識。公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們最大的區別，公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。公制螺紋用公制單位，美英制螺紋用英制單位。管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。公稱直徑是指所連接的管道直徑，顯然螺紋直徑比公稱直徑大。1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸。

NPT，PT，G管螺紋的區別

NPT，PT，G都是管螺紋，NPT 是 National (American) Pipe Thread 的縮寫，屬于美國標準的 60 度錐管螺紋，用于北美地區．國家標準可查閱 GB/T12716-1991；PT 是 Pipe Thread 的縮寫，是55度密封圓錐管螺紋，屬惠氏螺紋家族，多用于歐洲及英聯邦國家．常用于水及煤氣管行業，錐度規定為 1:16． 國家標準可查閱 GB/T7306-2000；G 是55度非螺紋密封管螺紋，屬惠氏螺紋家族．標記為G代表圓柱螺紋。國家標準可查閱 GB/T7307-2001。另外螺紋中的1/4、1/2、1/8 標記是指螺紋尺寸的直徑，單位是英寸．行內人通常用分來稱呼螺紋尺寸，一英寸等于８分，1/4英寸就是２分，如此類推。

G 就是管螺紋的統稱(Guan)管圓，即螺紋由一圓柱面加工而成；ZG俗稱管錐，即螺紋由一圓錐面加工而成，一般的水管接頭都是這樣的，國標標注為Rc。

管螺紋類別及說明

1、用螺紋密封的管螺紋：（1）：圓柱內螺紋  Rp（2）：圓錐內螺紋   Rc（3）：圓錐外螺紋  R ，牙形角：55°，圓錐錐度：1:16； 2、非螺紋密封的圓柱管螺紋 牙形角：55°；3、60°圓錐管螺紋    牙形角：60°，標注：Z1/2 ，錐度：1:16。非螺紋密封的內外管螺紋,特征代號為G。G1/2表示圓柱內管螺紋； G1/2A表示圓柱外管螺紋。

用于螺紋密封的管螺紋。Rp--表示圓柱內管螺紋；Rc--表示圓錐內管螺紋；R --表示圓錐外管螺紋。
