我們經過辛苦的選型報價及漫長的等待后，拿到壓力變送器卻不知道如何接線，本來EJA壓力變送器就價值不菲，擔心接錯了之后影響測量的準確性，經過網上查找，我終于知道了壓力變送器如何接線，下面總結的接線方法以及收集的接線圖。

根據壓力變送器的輸出類型的不同，壓力變送器接線方式有：
1、二線制 （普遍）
2、三線制
3、四線制

現在壓力變送器一般都是二線制的，少有三線制和四線制的，網上也有二線制改三線制的方法。

二線制接線非常的簡單，總共就兩根線，四個端子（供電+、供電-、反饋+和反饋-），兩個是接線的，接變送器帶24V的正負端子就行了，如果接反了不用緊張，調換一下就行一般都?jí)牟涣说摹Ｒ话慵t色接線接正極黃色接負極。

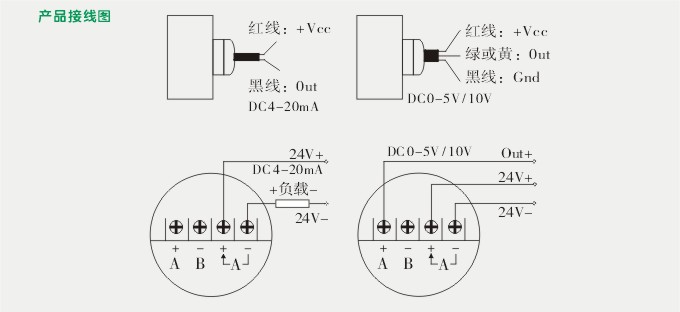

下面看一張二線制壓力變送器接線的示意圖。

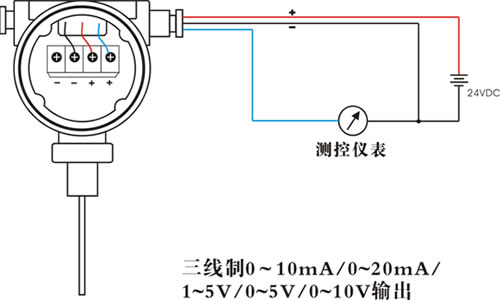

再來看一張三線制壓力變送器的示意圖。

最后我們來看看一張二線制溫度變送器的接線實例圖。

相信看完上面的接線圖你已經知道壓力變送器是如何接線的，現在完全可以自己動手試一試如何接線，就算接錯了也沒有什么關系，如果您有購買壓力變送器的意愿可以聯系我們，如果您有關于EJA壓力變送器的問題也可以聯系我們。
