本人接觸儀表也有段時間了，平常基本做儀器儀表的維護工作，雖然有時候也想知道EJA變送器的內部結構，但是一臺儀表價值不菲，如果一不小心拆解壞了損失不小，特別有些型號的EJA變送器還帶有毛細管，操作更需要慎重，所以這個想法一直未能實施。這次剛好工廠里有幾臺EJA變送器損壞(均為膜片損壞和電路板損壞），所有趁這個機會拆解EJA變送器以助于我往后更好的完成日常維護工作，也算是物盡其用了吧，下面我就奉上EJA變送器的拆解圖片以及各個部件的作用。

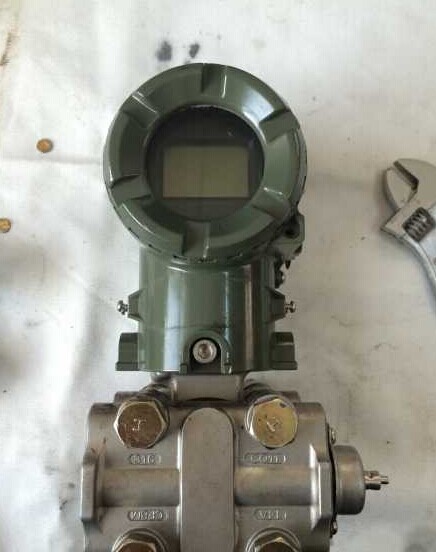

 先上幾張EJA變送器的外觀圖

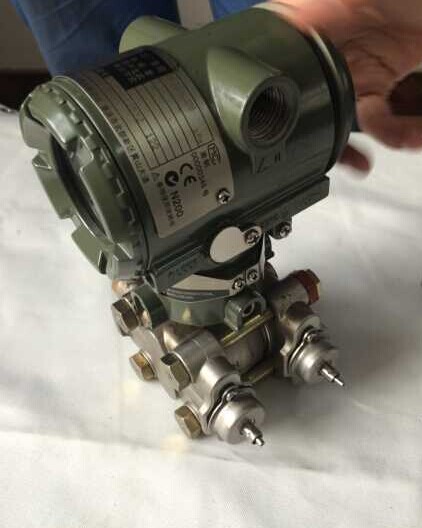

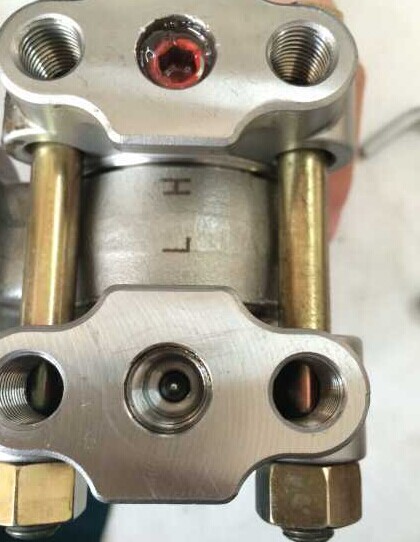

再來一張EJA變送器的側面圖

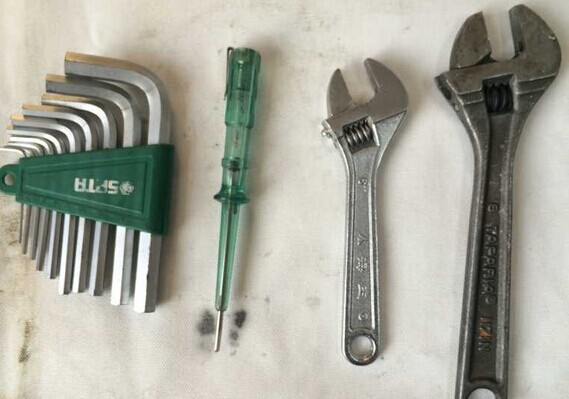

再說說在我們拆解EJA變送器國產中所需要的工具

都是些比較常用的扳手，和六角起子

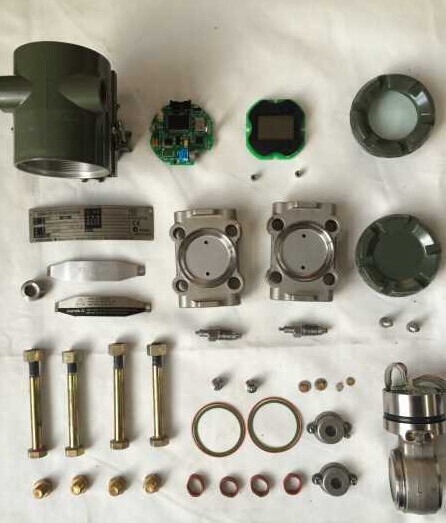

下面附上一張EJA變送器的完全拆解圖

下面我來滿滿解釋EJA變送器各個部件

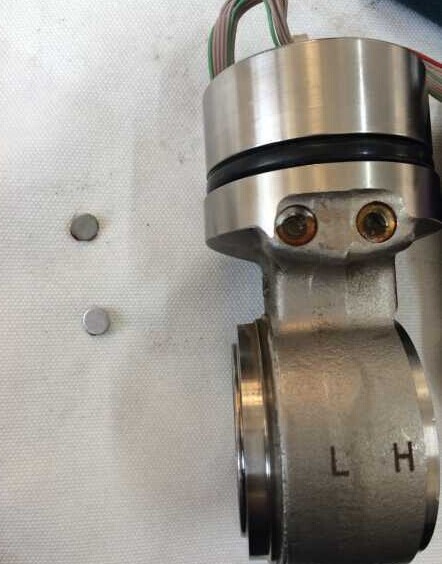

這個是EJA變送器填充硅油的地方，這個還可以繼續拆解，但是此變送器還沒有完全壞，如果繼續拆解恐怕難以復原

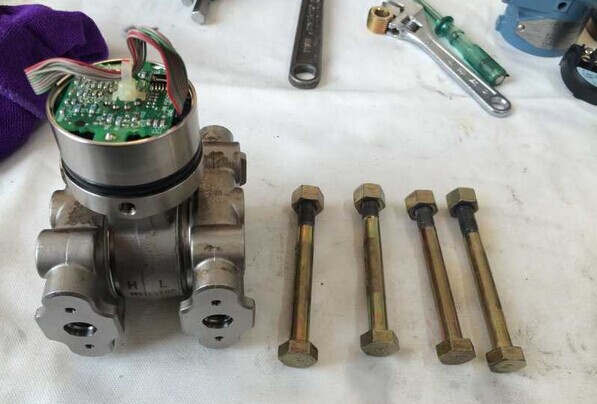

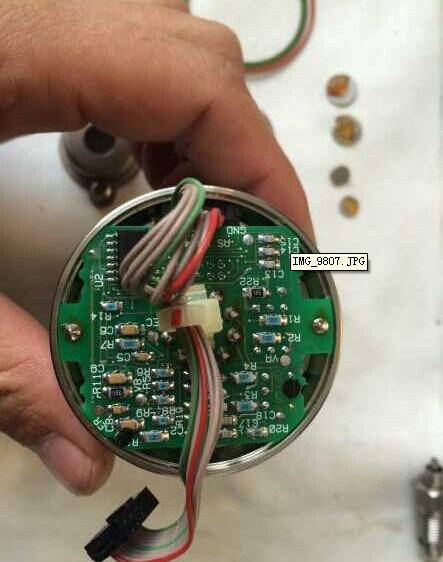

這個是EJA變送器的檢測元件

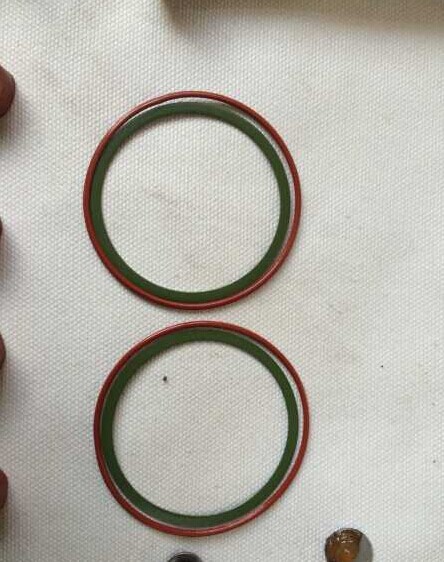

這個是EJA變送器密封墊片，主要作用就是密封

這個是EJA變送器底座和取壓元件，對齊的時候注意保護好膜片

這個是毛細管硅油的密封口

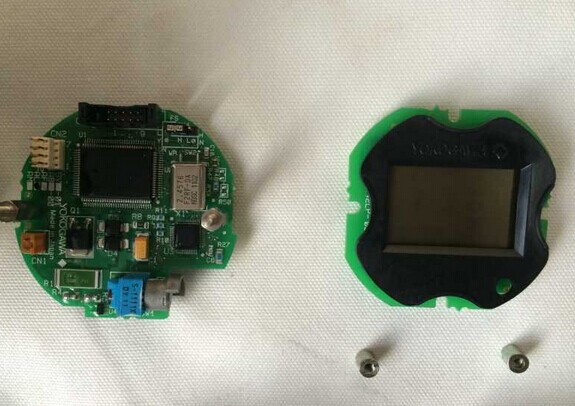

這個是EJA變送器主板和顯示面板

以上就是EJA變送器的內部拆解圖和一些主要內部元件的說明，如有不全或錯誤歡迎指。
