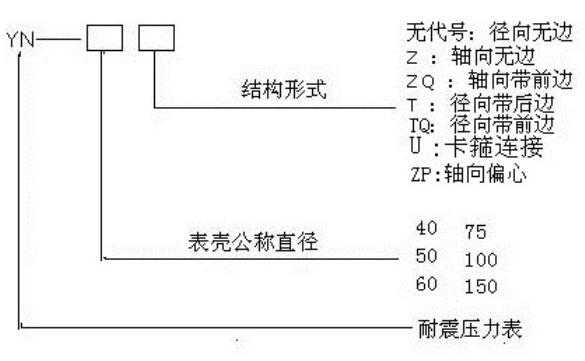

型號

結(jié)構(gòu)形式

精度等級（%）

量程系列  （MPa）

YN-40

YN-40Z

徑向無邊

軸向無邊

±2.5

-0.1～0;-0.1～0.06;-0.1～0.15;

-0.1～0.3;-0.1～0.5;-0.1～0.9

-0.1～1.5;-0.1～2.4;00.16;

0～0.25;0～0.4;0～0.6;

0～1.0;0～1.60～2.5;

0～4.0;0～6.0;0～10;0～16 ；

0～25;0～40;0～60;0～100;

0～160;

(40、50表盤量程最大到60Mpa)

YN-50

YN-50T

YN-50TQ

YN-50Z

 YN-50ZQ

YN-50U

徑向無邊

徑向帶后邊

徑向帶前邊

軸向無邊

軸向帶前邊

卡箍安裝

±2.5

YN-60

YN-60T

    YN-60TQ
    YN-60Z
    YN-60ZQ

YN-60U

YN-60ZP

徑向無邊
徑向帶后邊

徑向帶前邊
軸向無邊
軸向帶前邊

卡箍安裝

軸向偏心

YN-75

YN-75T

YN-75Z

YN-75ZQ

YN-75U

徑向無邊
徑向帶后邊
軸向無邊
軸向帶前邊

卡箍安裝

YN-100
YN-100T

YN-100TQ
YN-100Z
YN-100ZQ

YN-100U

徑向無邊
徑向帶后邊

徑向帶前邊
軸向無邊
軸向帶前邊

卡箍安裝

±1.6

YN-150
YN-150T

YN-150TQ
YN-150Z
YN-150ZQ

YN-150U

徑向無邊
徑向帶后邊

徑向帶前邊
軸向無邊
軸向帶前邊

卡箍安裝

注：軸向可按要求帶方形前邊

型號

外形尺寸 mm

A

B

C

D

d

D1

d0

G

M

YN-40

19

25

8.5

41

/

/

/

/

M10 X1

YN-40Z

19

25

0

41

/

/

/

/

YN-50

29

24

9

50

/

/

/

/

G1/4

YN-50T

29

24

9

60

68

3.4

/

YN-50TQ

29

28

11

60

68

3.4

/

YN-50Z

29

24

0

/

/

/

/

YN-50ZQ

29

24

0

60

68

3.4

16

YN-60

31

32

14

60

/

/

/

/

   14X1.5

YN-60TQ

31

32

14

75

85

3.4

/

YN-60T

31

32

15

75

85

3.4

/

YN-60Z

30

32

0

/

/
