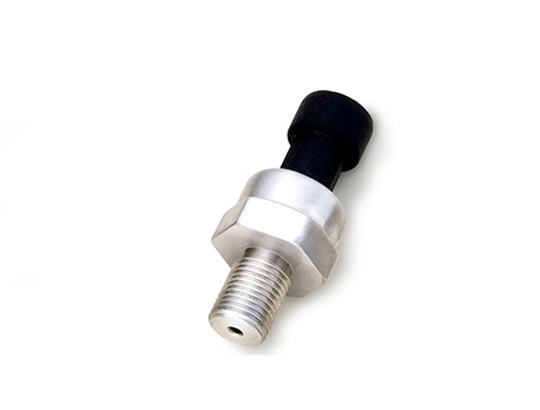

SLK840壓縮機專用壓力變送器
產品概述
SLK840壓縮機專用壓力變送器為精巧的一體化全不銹鋼結構，內置數字處理電路將傳感器毫伏信號轉換成標準電壓、電流信號輸出，結構形式多樣，輸出形式多樣。小巧型壓力變送器體積小，重量輕，安裝使用方便簡潔，性能穩定，廣泛適用于工業自動化設備，對各種復雜環境具有良好的適應性。公司擁有一套成熟的批量化生產線，可及時保質保量的完成生產任務，并擁有完整的售后安裝服務體系。
產品特點
1、結構緊湊，小巧美觀
2、數字電路處理
3、高精度、高穩定性
4、抗干擾強、長期穩定性好
5、體積小、重量輕，安裝使用方便
6、量程范圍寬，可測量表壓、絕壓和密封參考壓力
7、多種過程和電氣連接選擇
8、適用于批量化生產，經濟可靠
性能參數
適用范圍
設備配套，液壓和氣動設備，伺服閥門和傳動，化學制品和化學工業，電鍍，環保等領域對腐蝕工業，電鍍，環保等領域對腐蝕SLK840壓縮機專用壓力變送器為精巧的一體化全不銹鋼結構，內置數字處理電路將傳感器毫伏信號轉換成標準電壓、電流信號輸出，結構形式多樣，輸出形式多樣。小巧型壓力變送器體積小，重量輕，安裝使用方便簡潔，性能穩定，廣泛適用于工業自動化設備，對各種復雜環境具有良好的適應性。公司擁有一套成熟的批量化生產線，可及時保質保量的完成生產任務，并擁有完整的售后安裝服務體系。
產品特點
1、結構緊湊，小巧美觀
2、數字電路處理
3、高精度、高穩定性
4、抗干擾強、長期穩定性好
5、體積小、重量輕，安裝使用方便
6、量程范圍寬，可測量表壓、絕壓和密封參考壓力
7、多種過程和電氣連接選擇
8、適用于批量化生產，經濟可靠
性能參數
| 量程范圍 | -100kPa…0～10kPa…100MPa |
| 壓力類型 | 表壓、絕壓、密封壓 |
| 供電電源 | 24V、12V、5V（比例輸出） |
| 輸出信號 | 4～20mA、1～5V、0～5V、0.5～4.5V |
| 工作溫度 | -20℃～85℃ |
| 介質溫度 | -20℃～85℃ |
| 儲存溫度 | -40℃～125℃ |
| 零點溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 靈敏度溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 過載壓力 | 150%FS |
| 機械振動 | 20g（20～5000HZ) |
| 沖擊 | 100g（11ms） |
| 綜合精度 | 0.5級 |
| 絕 緣 | 100MΩ/250VDC |
| 響應時間 | ≤1ms（上升到90%FS） |
| 長期穩定性 | ±0.2%FS/年 |
| 防護等級 | IP65 |
| 材質 | 外殼不銹鋼；隔離膜片316L |
| 介質兼容 | 與316L不銹鋼兼容的各種介質 |
電氣連接及接線方式

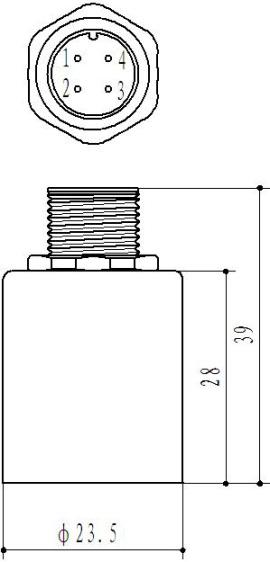

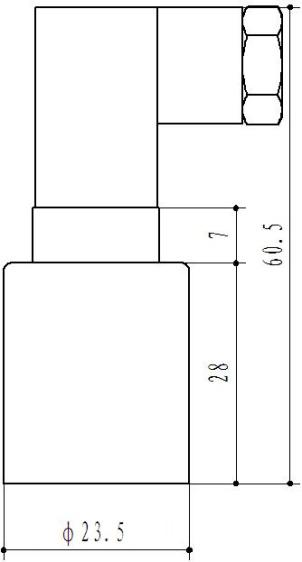

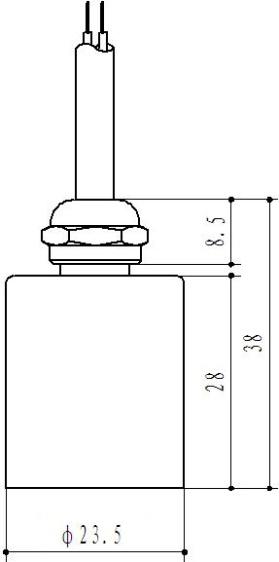

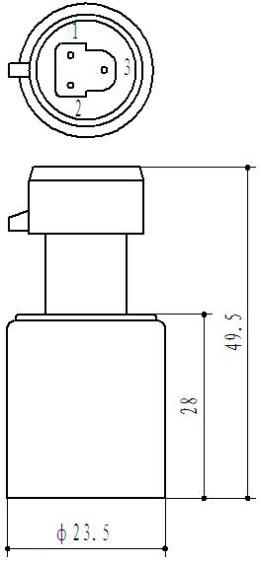

| 種類 | J1：直接引線 | J2：航插 | J3：赫斯曼 | J4：派克 |
|
尺寸圖 單位：mm |
 |
 |
 |
 |
|
接線方式 (2線電流） |
紅線：電源＋ 綠線：電流輸出 |
針1：電源＋ 針2：電流輸出 |
針1：電源＋ 針2：電流輸出 |
針1：電源＋ 針2：電流輸出 |
|
接線方式 (3線電壓） |
紅線：電源＋ 藍線：共地 黃線：電壓輸出 |
針1：電源＋ 針3：共地 針2：電壓輸出 |
針1：電源＋ 針2：共地 針3：電壓輸出 |
針1：電源＋ 針2：共地 針3：電壓輸出 |
螺紋接口

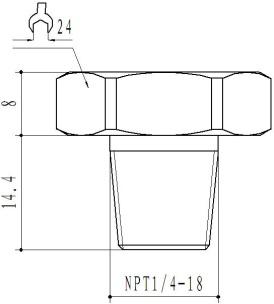

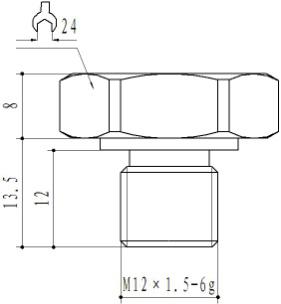

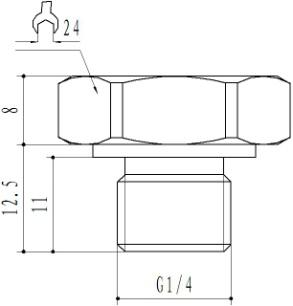

| 種類 | C1：M14×1.5 | C2：G1/4 | C3：M12×1.5-6g | C4：NPT1/4-18 |
|
尺寸圖 單位：mm |
 |
 |
 |
 |

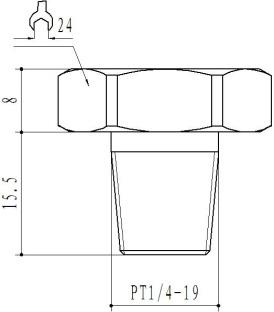

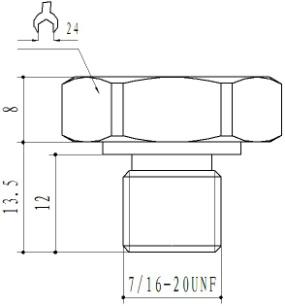

| 種類 | C5：PT1/4-19 | C6：1/8-27NPT | C7：7/16-20UNF | C8：7/16-20UNF內 |
|
尺寸圖 單位：mm |
 |
 |
 |
 |
訂購指南
| 產品名稱 | ||||||||||
| SLK840 | ||||||||||
| 量程范圍 | ||||||||||
| -100kPa…0～10kPa…100MPa | ||||||||||
| 電源 | ||||||||||
| V1:24V DC 、V2:（12V～36V）DC 、V3:5V（比例輸出） | ||||||||||
| 輸出信號 | ||||||||||
| B1:4～20mA、B2: 1～5V、B3：0～5V、B4：0.5～4.5V、 | ||||||||||
| 接口螺紋 | ||||||||||
| C1： M14×1.5、 C2：G1/4、 C3：M12×1.5-6g、C4：NPT1/4-18 、C5：PT1/4-19、C6：1/8-27NPT、C7：7/16-20UNF、C8：7/16-20UNF內 | ||||||||||
| 附加信息 | ||||||||||
| J1：直接引線、J2：航空插頭、J3：赫斯曼接頭、J4：派克接頭 | ||||||||||
| P1：0.5%FS、P2：0.25%FS | ||||||||||
| 抗干擾性 | ||||||||||
| K1：普通（標配）、K2：強（高配） | ||||||||||
| 抗沖擊性 | ||||||||||
| D1：普通（標配）、D2：強（高配） | ||||||||||
| 抗震動型 | ||||||||||
| Z1：普通（標配）、Z2：強（高配） | ||||||||||
| SLK840 | 1MPa | V1 | B1 | C1 | J1P1 選型舉例：SLK840-1MPa-V1-B1-C1-J1P1 | |||||
表示型號為SLK840、量程為0～1.0MPa、供電電源為24V、輸出信號為4～20mA、螺紋接口為M14×1.5、電氣連接為直接引線、精度為0.5%。
▲訂購提示
⑴ 選型時請注意被測介質與產品接觸部分的兼容性。
⑵ 選用接插件型產品，請注意區別插頭的插入方向。
⑶ 若對產品外形和性能參數有特殊要求，本公司可提供定制。
