SLK880精巧智能型壓力變送器
產品概述
SLK880精巧智能型壓力變送器是一款高精度、高穩定性的智能化壓力測量產品。該產品采用全焊接OEM充油芯體和ADI專用芯片并結合微處理器技術研制而成, 具有現場顯示、數據處理、零點，滿量程軟件調整，設置參數永久保存、4～20mA輸出及通訊等功能，體積小、精度高、重量輕、量程覆蓋范圍寬，適用于各行業需要對流體壓力進行精密測量的場所。該產品以兩線制方式工作，可以直接替代模擬兩線制4～20mADC輸出變送器。
產品特點
1、RS485通訊接口或HART通訊協議可選
2、支持組網應用
3、采用數字補償及非線性修正技術
4、無可動件，性能可靠
5、提供低壓，中壓，高壓豐富的壓力量程范圍
6、優異的現場互換性，可按客戶要求定制
性能參數
適用范圍
項目配套；科學實驗；泄漏監控、石油化工流程工業；流體壓力進行精密測量…
電氣連接及接線方式
SLK880精巧智能型壓力變送器是一款高精度、高穩定性的智能化壓力測量產品。該產品采用全焊接OEM充油芯體和ADI專用芯片并結合微處理器技術研制而成, 具有現場顯示、數據處理、零點，滿量程軟件調整，設置參數永久保存、4～20mA輸出及通訊等功能，體積小、精度高、重量輕、量程覆蓋范圍寬，適用于各行業需要對流體壓力進行精密測量的場所。該產品以兩線制方式工作，可以直接替代模擬兩線制4～20mADC輸出變送器。
產品特點
1、RS485通訊接口或HART通訊協議可選
2、支持組網應用
3、采用數字補償及非線性修正技術
4、無可動件，性能可靠
5、提供低壓，中壓，高壓豐富的壓力量程范圍
6、優異的現場互換性，可按客戶要求定制
性能參數
| 量程范圍 | -100kPa…0～10kPa…100MPa |
| 壓力類型 | 表壓、絕壓、密封壓 |
| 供電電源 | 24V、12V |
| 輸出信號 | 4～20mA+HART協議、RS485 |
| 工作溫度 | -20℃～85℃ |
| 介質溫度 | -20℃～85℃ |
| 儲存溫度 | -40℃～125℃ |
| 零點溫漂 | ±0.5%FS（＠-20℃～85℃） |
| 靈敏度溫漂 | ±0.5%FS（＠-20℃～85℃） |
| 過載壓力 | 150%FS |
| 機械振動 | 20g（20～5000HZ) |
| 沖擊 | 100g（11ms） |
| 綜合精度 | 0.5、0.3、0.1級可選 |
| 絕 緣 | 200MΩ/250VDC |
| 響應時間 | ≤1ms（上升到90%FS） |
| 長期穩定性 | ±0.2%FS/年 |
| 材質 | 外殼不銹鋼；隔離膜片316L |
| 介質兼容 | 與316L不銹鋼兼容的各種介質 |
項目配套；科學實驗；泄漏監控、石油化工流程工業；流體壓力進行精密測量…
電氣連接及接線方式

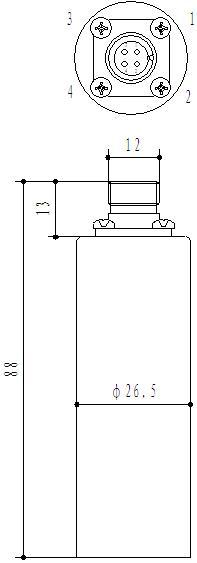

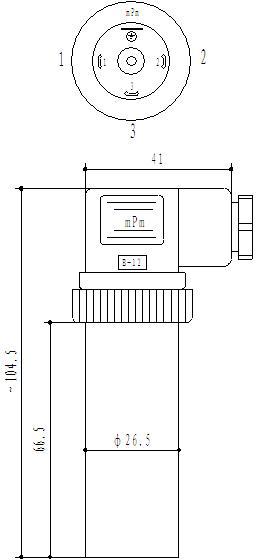

| 種類 | J1：航插 | J2：赫斯曼 | J3：赫斯曼引線 |
|
尺寸圖 單位：mm |
 |
 |
 |
|
接線方式 (HART協議型) |
針1：電源＋ 針2：電流輸出(HART) |
針1：電源＋ 針2：電流輸出(HART) |
紅線：電源＋ 綠線：電流輸出(HART) |
|
接線方式 (RS485接口型） |
針1：電源＋ 針2：電源－ 針3：RS485A 針4：RS485B |
針1：電源＋ 針2：電源－ 針3：RS485A 針4：RS485B |
紅線：電源＋ 綠線：電源－ 黃線：RS485A 白線：RS485B |

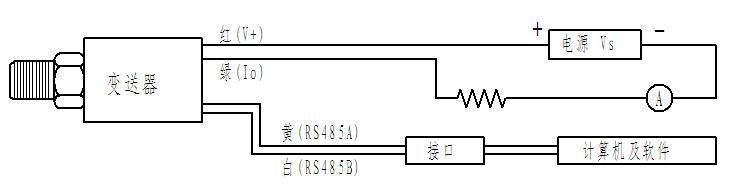

⑴RS485接口型變送器用于RS485通訊時電氣連接方法：

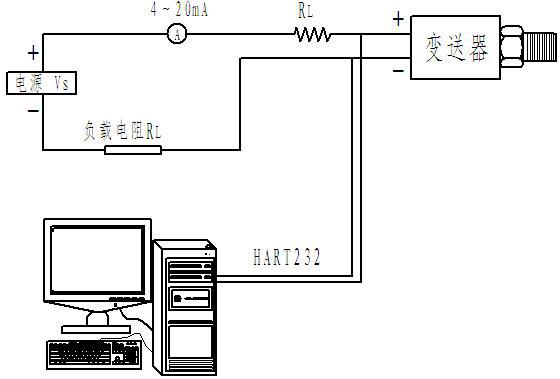

⑵HART協議型變送器與手操器及組態系統連接方法：
螺紋接口
| 種類 | C1：M20×1.5 | C2：G1/2 | C3：M14×1.5 | C4：G1/4 |
|
尺寸圖 單位：mm |
 |
 |
 |
 |
訂購指南
| 產品名稱 | ||||||||||
| SLK880精巧智能型壓力變送器 | ||||||||||
| 量程范圍 | ||||||||||
| -100kPa…0～10kPa…100MPa | ||||||||||
| 電源 | ||||||||||
| V1:24V DC 、V2:（12V～36V）DC | ||||||||||
| 輸出信號 | ||||||||||
| B1: 4～20mA+HART、B2: RS485 | ||||||||||
| 接口螺紋 | ||||||||||
| C1：M20×1.5、C2：G1/2、C3：M14×1.5、C4：G1/4、C5：其它螺紋 | ||||||||||
| 附加信息 | ||||||||||
| J1：航空插頭、J2：赫斯曼接頭、J3赫斯曼引線 | ||||||||||
| P1：0.5%FS、P2：0.25%FS | ||||||||||
| 抗干擾性 | ||||||||||
| K1：普通（標配）、K2：強（高配） | ||||||||||
| 抗沖擊性 | ||||||||||
| D1：普通（標配）、D2：強（高配） | ||||||||||
| 抗震動型 | ||||||||||
| Z1：普通（標配）、Z2：強（高配） | ||||||||||
| SLK880 | 1MPa | V1 | B1 | C1 | J2P1 選型舉例：SLK880-1MPa-V1-B1-C1-J2P1 | |||||
表示型號為SLK880、量程為0～1.0MPa、供電電源為24V、輸出信號為4～20mA+HART、螺紋接口為M20×1.5、電氣連接為赫斯曼、精度為0.5％。
▲訂購提示
⑴ 選型時請注意被側介質與產品接觸部分的兼容性。
⑵ 若對產品外形和性能參數有特殊要求，本公司可提供定制。
