SLK800T精巧高溫型壓力變送器
產品概述
SLK800T精巧高溫型壓力變送器選用耐高溫壓力傳感器作為信號測量元件，被測介質壓力經過變送器上的散熱結構傳遞到傳感器上，高精度信號處理電路位于不銹鋼殼體內，將傳感器輸出信號轉換為標準輸出信號。整個產品經過了元器件、半成品及成品的嚴格測試及老化篩選，性能穩定可靠，使產品在用于高溫介質的壓力測量時，能長期穩定工作。
產品特點
1、316L不銹鋼隔離膜片結構
2、選用進口耐高溫芯片
3、適用介質溫度范圍寬
4、抗干擾強、長期穩定性好
5、直接接觸測量高溫介質，提高壓力響應頻率
6、提供低壓，中壓，高壓豐富的壓力量程范圍
7、抗振動、抗沖擊、耐腐蝕
性能參數
適用范圍
工業現場；食品及醫藥設備；發電、機械制造、石油化工等高溫介質；蒸汽和熱能交換的領域的設備配套等…
外形尺寸及接線方式
SLK800T精巧高溫型壓力變送器選用耐高溫壓力傳感器作為信號測量元件，被測介質壓力經過變送器上的散熱結構傳遞到傳感器上，高精度信號處理電路位于不銹鋼殼體內，將傳感器輸出信號轉換為標準輸出信號。整個產品經過了元器件、半成品及成品的嚴格測試及老化篩選，性能穩定可靠，使產品在用于高溫介質的壓力測量時，能長期穩定工作。
產品特點
1、316L不銹鋼隔離膜片結構
2、選用進口耐高溫芯片
3、適用介質溫度范圍寬
4、抗干擾強、長期穩定性好
5、直接接觸測量高溫介質，提高壓力響應頻率
6、提供低壓，中壓，高壓豐富的壓力量程范圍
7、抗振動、抗沖擊、耐腐蝕
性能參數
| 量程范圍 | -100kPa…0～35kPa…100MPa |
| 壓力類型 | 表壓、絕壓、密封壓 |
| 供電電源 | 24V、12V |
| 輸出信號 | 4～20mA、1～5V、0～5V |
| 工作溫度 | -20℃～85℃ |
| 介質溫度 | -20℃～150℃；-20℃～300℃ |
| 儲存溫度 | -40℃～125℃ |
| 零點溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 靈敏度溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 過載壓力 | 150%FS |
| 機械振動 | 20g（20～5000HZ) |
| 沖擊 | 100g（11ms） |
| 綜合精度 | 0.5、0.3級可選 |
| 絕 緣 | 100MΩ/250VDC |
| 響應時間 | ≤1ms（上升到90%FS） |
| 長期穩定性 | ±0.2%FS/年 |
| 防護等級 | IP65 |
| 防爆等級 | 本安防爆ExiaⅡCT6 |
| 材質 | 外殼不銹鋼；隔離膜片316L |
| 介質兼容 | 與隔離膜片兼容的各種液體或氣體 |
工業現場；食品及醫藥設備；發電、機械制造、石油化工等高溫介質；蒸汽和熱能交換的領域的設備配套等…
外形尺寸及接線方式
|

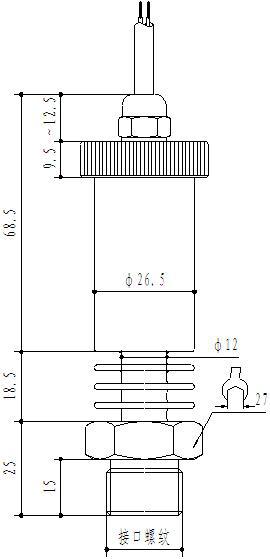

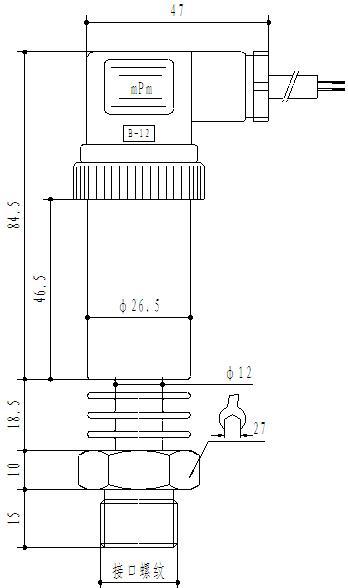

介質溫度 -20℃～150℃ （3片散熱片） |
尺寸圖 單位：mm |
J1：赫斯曼 | J2：赫斯曼直接引線 |
 |
 |
||
|
接線方式 (電流輸出） |
紅線：電源+ 綠線：電流輸出 |
紅線：電源+ 綠線：電流輸出 |
|
|
接線方式 (電壓輸出） |
紅線：電源+ 藍線：共地 黃線：電壓輸出 |
紅線：電源+ 藍線：共地 黃線：電壓輸出 |
|
|

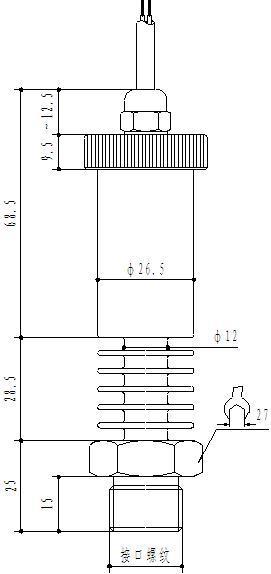

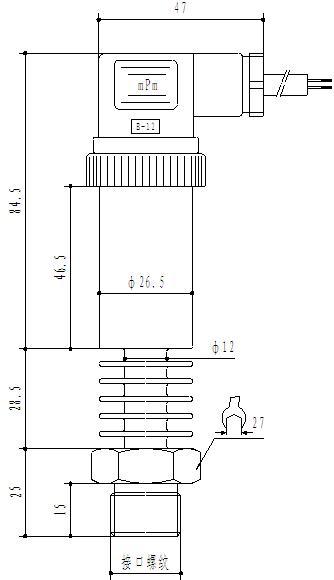

介質溫度 -20℃～300℃ （5片散熱片） |
尺寸圖 單位：mm |
J5：赫斯曼 | J6：赫斯曼直接引線 |
 |
 |
||
|
接線方式 (電流輸出） |
紅線：電源+ 綠線：電流輸出 |
紅線：電源+ 綠線：電流輸出 |
|
|
接線方式 (電壓輸出） |
紅線：電源+ 藍線：共地 黃線：電壓輸出 |
紅線：電源+ 藍線：共地 黃線：電壓輸出 |

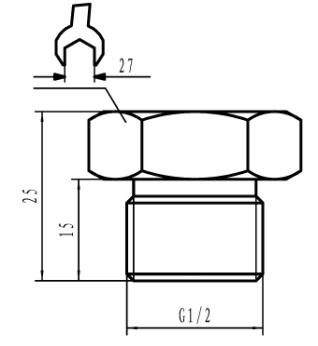

螺紋接口
| 種類 | C1：M20×1.5 | C2：G1/2 |
|
尺寸圖 單位：mm |
 |
 |
訂購指南
| 產品名稱 | ||||||||||
| SLK800T精巧高溫型壓力變送器 | ||||||||||
| 量程范圍 | ||||||||||
| -100kPa…0～10kPa…100MPa | ||||||||||
| 電源 | ||||||||||
| V1:24V DC 、V2:（12V～36V）DC | ||||||||||
| 輸出信號 | ||||||||||
| B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、 | ||||||||||
| 接口螺紋 | ||||||||||
| C1：M20×1.5、C2：G1/2、C3：G1/4、C4：M14×1.5、C5：其它螺紋 | ||||||||||
| 附加信息 | ||||||||||
| J1：赫斯曼接頭、J2：赫斯曼直接引線、 | ||||||||||
| P1：0.5%FS、P2：0.25%FS | ||||||||||
| T3：3片散熱片、T5:5片散熱片 | ||||||||||
| 抗干擾性 | ||||||||||
| K1：普通（標配）、K2：強（高配） | ||||||||||
| 抗沖擊性 | ||||||||||
| D1：普通（標配）、D2：強（高配） | ||||||||||
| 抗震動型 | ||||||||||
| Z1：普通（標配）、Z2：強（高配） | ||||||||||
| SLK800T | 1MPa | V1 | B1 | C1 | J1P1T3 選型舉例：SLK800T-1MPa-V1-B1-C1-J1P1T3 | |||||
表示型號為SLK800T、量程為0～1.0MPa、供電電源為24V、輸出信號為4～20mA、螺紋接口為M20×1.5、電氣連接為赫斯曼接頭、精度為0.5％、散熱片數量為3。
▲訂購提示
⑴ 請根據介質溫度選擇散熱片數量：介質溫度為-20℃～150℃，散熱片數量為3；介質溫度為-20℃～300℃，散熱片數量為5。
⑵ 選型時請注意被測介質與產品接觸部分的兼容性。
⑶ 若對產品外形和性能參數有特殊要求，本公司可提供定制。
